Система охлаждения

Система охлаждения (Рисунки и ) закрытого типа, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса. Система охлаждения дизеля в составе автотранспортного средства должна обеспечивать температуру выходящей из дизеля охлаждающей жидкости не более +100°С и масла — не более +115°С при температуре окружающего воздуха +40°С.

Водяной насос приводится во вращение клиновым ремнем от шкива коленчатого вала. Смазка "Литол-24" в подшипниковую полость насоса заложена при сборке. В процессе эксплуатации смазывание подшипников не требуется.

Температуру охлаждающей жидкости в системе контролируют по дистанционному термометру, датчик которого установлен в головке цилиндров. Кроме того, в крышке корпуса термостата установлен датчик светового сигнализатора аварийной температуры охлаждающей жидкости.

Запрещается эксплуатация дизеля при загорании светового сигнализатора аварийной температуры охлаждающей жидкости в системе охлаждения. Температура охлаждающей жидкости в системе охлаждения должна поддерживаться в пределах от 85°С до 95°С. Для ускорения прогрева дизеля после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха служит термостат с температурой начала открытия основного клапана 87±2°С.

Имеется два варианта установки вентилятора на дизеле: без проставки и с проставкой. Возможна установка вентилятора с электромагнитной или вязкостной муфтой отключения вентилятора (Рисунок 7).

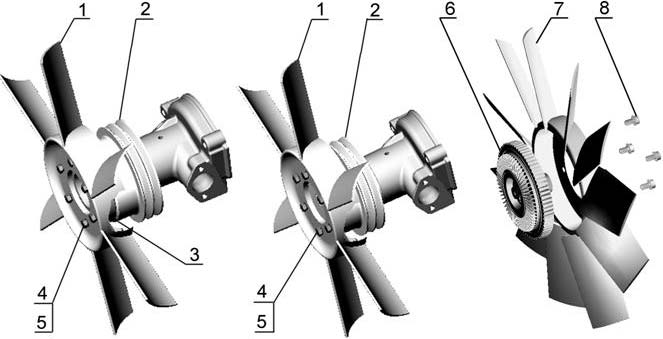

Установка вентилятора
Установка вентилятора
Рисунок 7. Установка вентилятора
  1. вентилятор
  2. шкив
  3. проставка
  4. шайба
  5. болт
  6. вязкостная муфта
  7. вентилятор
  8. болт крепления вязкостной муфты

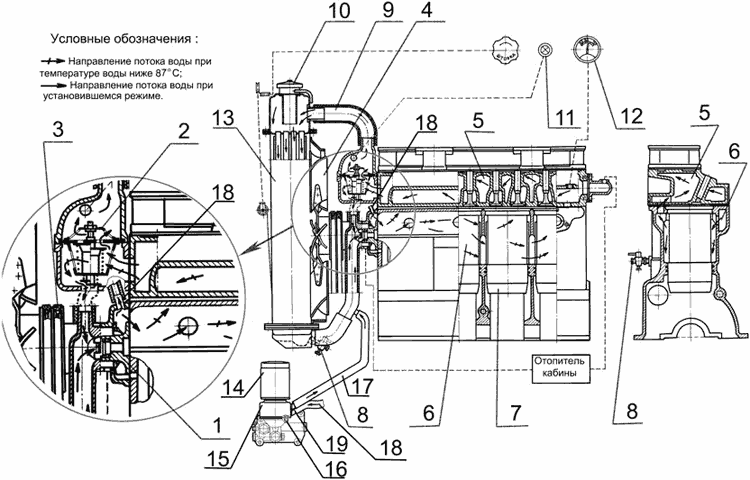

Схема системы охлаждения (Дизели с ЖМТ)
Схема системы охлаждения (Дизели с ЖМТ)
Рисунок 8а. Схема системы охлаждения (Дизели с ЖМТ)
  1. водяной насос
  2. термостат
  3. ремень привода водяного насоса
  4. вентилятор
  5. рубашка охлаждения головки цилиндров
  6. рубашка охлаждения блока цилиндров
  7. гильза блока цилиндров
  8. краники для слива охлаждающей жидкости
  9. патрубок
  10. пробка заливной горловины
  11. световой сигнализатор аварийной температуры охлаждающей жидкости
  12. указатель температуры охлаждающей жидкости
  13. радиатор
  14. фильтр масляный
  15. жидкостно-масляный теплообменник (ЖМТ)
  16. пробка для слива охлаждающей жидкости
  17. патрубок отвода охлаждающей жидкости от ЖМТ
  18. патрубок подвода охлаждающей жидкости к ЖМТ

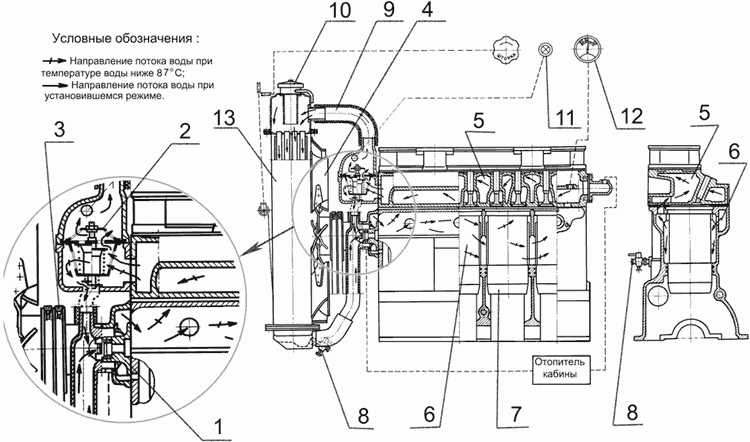

Схема системы охлаждения (Дизели без ЖМТ)
Схема системы охлаждения (Дизели без ЖМТ)
Рисунок 8б. Схема системы охлаждения (Дизели без ЖМТ)
  1. водяной насос
  2. термостат
  3. ремень привода водяного насоса
  4. вентилятор
  5. рубашка охлаждения головки цилиндров
  6. рубашка охлаждения блока цилиндров
  7. гильза блока цилиндров
  8. краники для слива охлаждающей жидкости
  9. патрубок
  10. пробка заливной горловины
  11. световой сигнализатор аварийной температуры охлаждающей жидкости
  12. указатель температуры охлаждающей жидкости
  13. радиатор
