Состав дизельного двигателя
Дизель состоит из деталей, сборочных единиц и комплектов.
Состав основных сборочных единиц дизелей Д-245Е2
| Наименование сборочных единиц и комплектов |
|---|
| Блок цилиндров |
| Установка головки цилиндров и впускного тракта |
| Установка трубы сапуна |
| Установка муфты сцепления |
| Привод топливного насоса |
| Установка турбокомпрессора |
| Установка масляного картера |
| Установка топливной аппаратуры |
| Маслопроводы турбокомпрессора |
| Корпус термостата |
| Установка водяного насоса |
| Установка вентилятора |
| Установка масляного насоса |
| Установка компрессора |
| Установка генератора |
| Установка свечи накаливания |
| Установка стартера |
| Установка передней опоры |
| Установка насоса шестеренного |
| Установка картера маховика |
| Установка картера муфты сцепления с КПП |
| Комплект запасных частей и принадлежностей |
Ведомость ЗИП дизелей — в приложении Б (таблица Б.1, таблица Б.2).
Состав основных отличительных особенностей в комплектации модификаций дизелей
| Наименование узла, детали | Дизель | ||
|---|---|---|---|
| Д-245.7Е2 | Д-245.9Е2 | Д-245.30Е2 | |
| Турбокомпрессор | С14-179-01, С14-180-01 (фирмы «Турбо», Чехия) или ТКР6.1 09 03, ТКР6.1 10 06 (БЗА, РБ) |
С14-194-01, С14-196-01, С14-197-01 (фирмы «Турбо», Чехия) или ТКР6.1 08 01, ТКР6.1 12.07 (БЗА, РБ) |
С14-174-01, С14-199-01 (фирмы «Турбо», Чехия) |
| Компрессор | А29.01.000, А29.05.000А, 5336-3509012-02 или отсутствует |
5336-3509012-02 или А29.05.000А | |
| Насос шестеренный | НШ10-3Л, или отсутствует | НШ14-3Л, НШ16-3Л или отсутствует | НШ14-3Л или НШ16-3Л |
| Топливный насос высокого давления | 773.1111005-20.05/Э/Э2 (ОАО «ЯЗДА», РФ) |
773.1111005-20.06/Э/Э2 (ОАО «ЯЗДА», РФ) |
773.1111005- 20.07/Э/Э2 (ОАО «ЯЗДА», РФ) |
| Форсунка | 455.1112010-50 или 172.1112010-11.01 | ||
| Фильтры очистки топлива |
Фильтр грубой очистки топлива (отстойник); Фильтр тонкой очистки топлива со сменным фильтром (неразборного типа) или со сменным фильтрующим элементом (разборного типа). |
||
| Воздушный фильтр | Воздухоочиститель с бумажными фильтрующими элементами (устанавливает потребитель) | ||
| Фильтр очистки масла | Полнопоточный со сменным фильтром (неразборного типа) |
Полнопоточный со сменным фильтром (неразборного типа) или полнопоточный центробежный |
Полнопоточный со сменным фильтром (неразборного типа) |
| Вентилятор и его привод | Шестилопастный, осевого типа | Осевого типа или осевого типа с приводом через муфту с автоматическим стключением | |
| Сцепление | Фрикционное, сухое, однодисковое | ||
| Пусковое устройство | Стартер номинальным напряжением 12 В или 24 В |
||
| Генератор | Переменного тока номинальным напряжением 14 В или 28 В или отсутствует (устанавливает потребитель) |
||
| Средства облегчения пуска | Дизели укомплектованы свечами накаливания штифтовыми, номинальным напряжением 11В или 23 В и имеют места для подвода и отвода теплоносителей при подключения предпускового подогревателя |
||
| Число опор распределительного вала | 5 | ||
| Система охлаждения масла | Жидкостно-масляный теплообменник,установленный на дизеле или масляный радиатор (устанавливает потребитель) |
||
| Коробка передач | Механическая многоступенчатая | ||
Общий вид дизеля Д-245.30Е2 с коробкой передач представлен на рисунке 1.

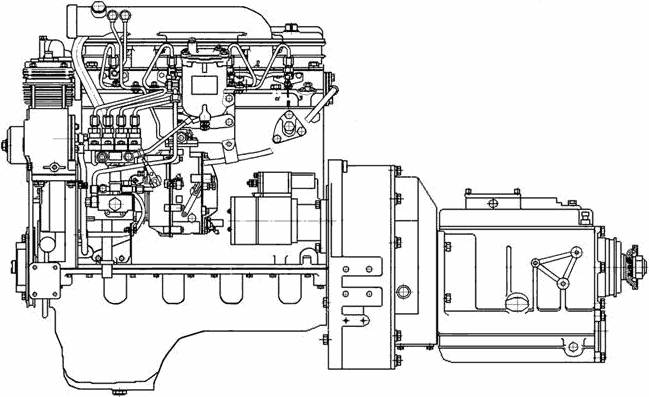

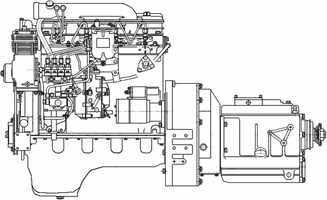

Вид слева
|

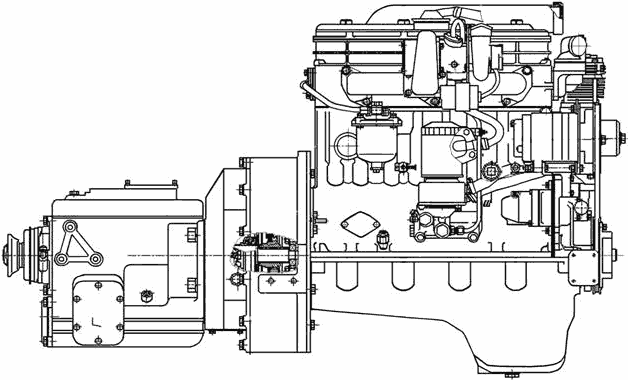

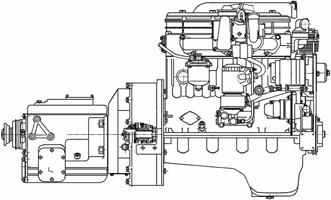

Вид справа
|
