Основные указания по разборке и сборке водяного насоса

Разборка водяного насоса

Отверните гайку 9 (рисунок 32) крепления шкива привода водяного насоса.

С помощью съемника снимите шкив 7 водяного насоса. Извлеките из корпуса насоса кольцо 12, стопорящее подшипниковый узел.

Снимите крыльчатку 3 с вала насоса 2, используя резьбовое отверстие в торце крыльчатки (М18×1,5), с помощью специального болта.

Выпрессуйте вал с подшипниками из корпуса водяного насоса. Направление выпрессовки — в сторону установки шкива. Спрессуйте подшипники с вала. Снимите кольцо упорное 13.

Выпрессуйте сальник из корпуса насоса.

Детали продефектуйте.

Водяной насос
Водяной насос

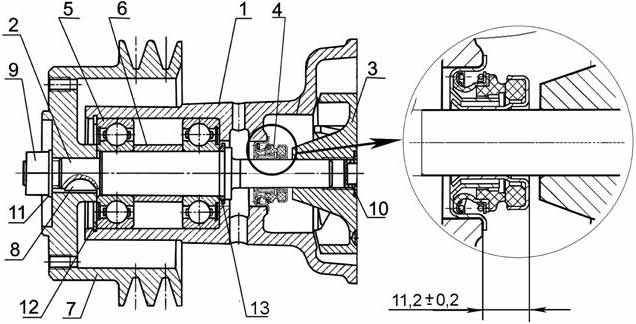

Рисунок 32. Водяной насос
  1. корпус;
  2. валик насоса;
  3. крыльчатка;
  4. уплотнение водяного насоса SP/1341;
  5. подшипник;
  6. втулка;
  7. шкив;
  8. шпонка;
  9. гайка;
  10. заглушка;
  11. шайба;
  12. кольцо стопорное;
  13. кольцо упорное.

Сборка водяного насоса

Установите на вал насоса кольцо упорное 13, напрессуйте подшипники. Заполните подшипники и подшипниковую полость смазкой Литол 24-МЛи 4/12-3 в количестве 45 г. Запрессуйте вал с подшипниками в корпус насоса. Установите кольцо 12, стопорящее подшипниковый узел.

Установите шкив насоса, шайбу и гайку. Гайку затянуть, обеспечив значение крутящего момента 120…140 Н·м.

Через оправку (Рисунок 33) напрессуйте уплотнение водяного насоса 4 внутренним корпусом на вал водяного насоса и, одновременно, запрессуйте наружным корпусом уплотнения в корпус водяного насоса до упора фланца корпуса уплотнения в привалочную поверхность корпуса насоса, при этом конструктивное исполнение оправки должно обеспечить напрессовку внутреннего корпуса уплотнения таким образом, чтобы торцовая поверхность внутреннего корпуса располагалась на расстоянии 11,2±0,2 мм от привалочной поверхности корпуса насоса.

Оправка для запрессовки уплотнения водяного насоса (Основные конструктивные размеры)
Рисунок 33. Оправка для запрессовки уплотнения водяного насоса (Основные конструктивные размеры)

Напрессуйте на вал крыльчатку, установите заглушку в торец крыльчатки. Утопание торца крыльчатки относительно привалочной плоскости корпуса насоса не должно превышать 0,3 мм, выступание крыльчатки не допускается.

Установите водяной насос на дизель.
